Zakres przekroju przewodu uziemiającego | Rodzaj bednarki / wymiary bednarki | Masa 1 m bednarki stalowej z powłoką Fe/Cu, Fe/Cu/Sn lub Zn | Masa 1 m bednarki miedzianej | Masa 1 m bednarki ze stali nierdzewnej |
od 50 do 78,93 | 25,13 x 3,15 | 0,62 | 0,67 | 0,6 |
od 78,93 do 94,36 | 30,14 x 3,14 | 0,74 | 0,80 | 0,72 |
od 94,36 do 104,07 | 25,14 x 4,14 | 0,81 | 0,89 | 0,8 |
od 104,07 do 124,77 | 30,14 x 4,14 | 0,98 | 1,07 | 0,96 |
od 124,77 do 166,17 | 40,14 x 4,14 | 1,30 | 1,42 | 1,28 |
od 166,17 do 206,31 | 40,14 x 5,14 | 1,62 | 1,78 | 1,6 |
od 206,31 do 257,72 | 50,14 x 5,14 | 2,02 | 2,23 | 2 |
od 257,72 do 309,12 | 60,14 x 5,14 | 2,42 | 2,67 | 2,4 |

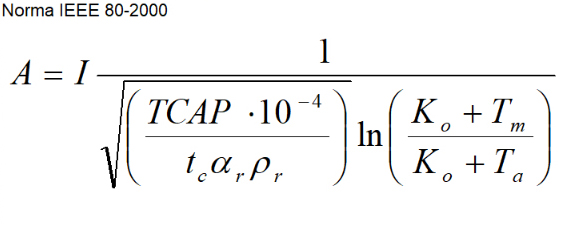

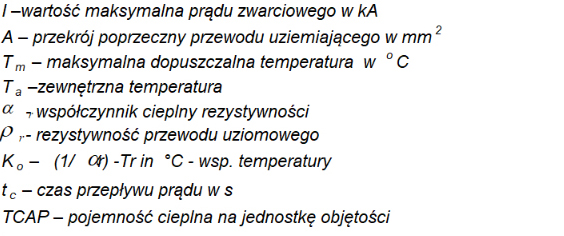

Nazwa | Przewodność przewodów w (%) | Współczynnik cieplny rezystywności ar dla 20°C | Współczynnik temperatury Ko dla 0°C (0°C) | Maksymalna dopuszczalna temperatura Tm (°C) | Rezystywność przewodu uziemiającego pr 20°C | TCAP pojemność cieplna [J/(cm3*°C)] |
bednarka z powłoką miedzi Fe/Cu | 18 | 0.003 78 | 245 | 1084 | 9,64 | 3.85 |
bednarka z powłoką miedzi Fe/Cu/Sn | 18 | 0.003 78 | 245 | 1084 | 9,64 | 3.85 |
bednarka miedziana Cu | 97 | 0,00 381 | 245 | 1084 | 1,78 | 3,42 |
bednarka ze stali nierdzewnej 304 | 2,4 | 0,00 130 | 749 | 1400 | 72 | 4,03 |
bednarka ocynkowana ogniowo Fe/Zn | 8.6 | 0.003 20 | 293 | 419 | 20.10 | 3.93 |
