04 / UZUPEŁNIENIE

Asortyment uzupełniający

Studzienki, szyny, środki do połączeń i pozostały osprzęt.

Studzienki kontrolno-pomiarowe

Studzienki kontrolno-pomiarowe służą jako zabezpieczenie połączenia kontrolnego uziom-przewód uziemiający. Umożliwiają bezproblemowe wykonywanie kontrolnych pomiarów rezystancji uziemień.

Nr kat.	Wymiary dł. x szer. x wys. x głęb. mm	Materiał
C1140302	258 x 258 x 215 x 160	tworzywo sztuczne, pokrywa wzmocniona włóknem szklanym
C1140304	260 x 215 x 210 x 110	tworzywo sztuczne, pokrywa wzmocniona włóknem szklanym

Studzienki można osadzać w każdego rodzaju powierzchniach utwardzanych, jak również na terenach zielonych. Studzienkę o numerze C1140304 można łatwo obłożyć kostką brukową dzięki specjalnie przygotowanej do tego celu konstrukcji kołnierza wzmacniającego.

Do pobrania

Karta katalogowa: Studzienka kontrolno-pomiarowa (PDF, otwiera się w nowej karcie)

Szyna wyrównania potencjału do studzienek plastikowych C1140302 i C1140304

Studzienki kontrolno-pomiarowe C1140302 można wyposażyć w szynę wyrównania potencjału umożliwiającą podłączenie 5 bednarek o max wymiarze 30 x 4 mm. Listwę umieszcza się w otworach wykonanych w studzience.

Nr katalogowy C1140306

Do pobrania

Karta katalogowa: Szyna wyrównawcza (PDF, otwiera się w nowej karcie)

Szyna wyrównania potencjału do studzienek plastikowych C1140302 i C1140304

Środek smarujący do złączek gwintowanych

Środek smarujący stosuje się, aby dodatkowo zabezpieczyć połączenia uziomów w złączce. Podczas skręcania uziomów wlewa się pastę do wnętrza złączki. Można ją również stosować jako środek smarujący dla głowicy wkręcanej w złączkę i ułatwiający wykręcanie głowicy po pogrążeniu kolejnego uziomu.

Nr katalogowy C1130301

Do pobrania

Środek smarujący do złączek gwintowanych

Taśma izolująca CBM do połączeń podziemnych

Taśma izolująca do uchwytu łączącego uziemienia w gruncie. Taśma zabezpiecza przed powstaniem korozji naprężeniowej, występującej w przypadku synergii dwóch czynników: środowiska korozyjnego czyli gruntu oraz stałej siły naprężeniowej na blachach uchwytu, wywołanych przez skręcone śruby. Likwidacja środowiska korozyjnego uniemożliwia powstanie korozji naprężeniowej.

Nr kat.	Szerokość mm	Długość m
C1030355	30	10
C1030356	50	10

Do pobrania

Karta katalogowa: Taśma izolująca (PDF, otwiera się w nowej karcie)

Taśma izolująca CBM do połączeń podziemnych

CBM Resistivity

CBM Resistivity jest proszkiem stosowanym wraz z uziomem poziomym lub pionowym w celu zwiększenia jego powierzchni kontaktu z ziemią, a tym samym obniżenie rezystancji tego uziomu.

Sprzedawany jest w workach o wadze 25 kg. Przed zastosowaniem wymaga dodatkowo zmieszania z cementem w proporcjach:

CBM Resistivity 3 : cement 1.

Nr katalogowy C1070302

Do pobrania

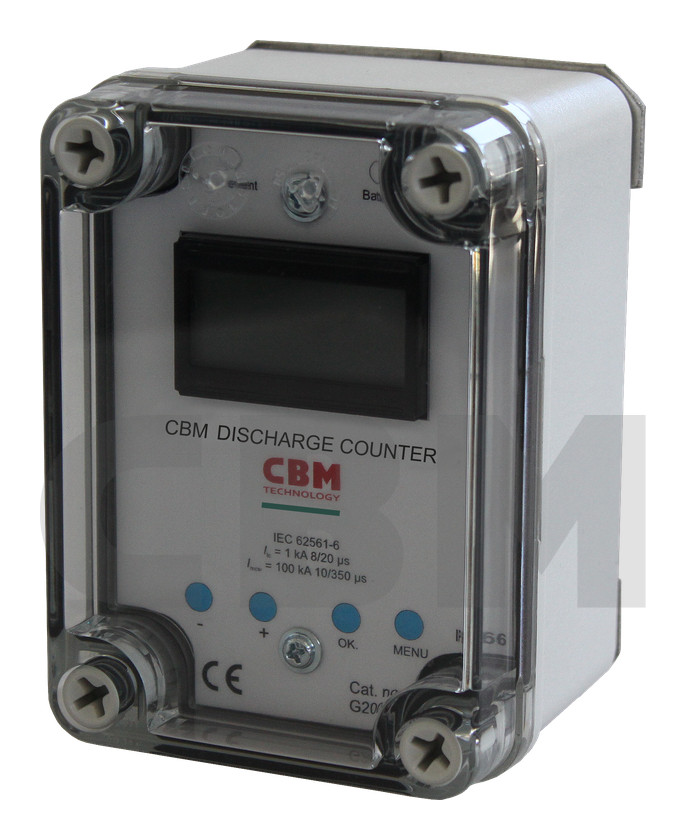

Licznik udarów piorunowych LSC-01

LSC-01 jest przeznaczony do wykrywania i rejestrowania daty i godziny bezpośrednich wyładowań atmosferycznych w obiektach chronionych przez zewnętrzne urządzenie piorunochronne (LPS).

Licznik montuje się na przewodzie odprowadzającym (drut lub taśma) zarówno nowej, jak i istniejącej instalacji odgromowej bez konieczności jej modyfikacji. Rejestracja informacji o bezpośrednim uderzeniu pioruna w obiekt stanowi podstawę do przeprowadzenia przeglądu instalacji odgromowej, jak również stanu ograniczników przepięć oraz pozostałych instalacji wewnątrz obiektu.

Rejestracja daty i godziny wykrytych wyładowań dostarcza informację o częstotliwości bezpośrednich wyładowań w obiekt. Licznik LSC-01 spełnia wymagania normy PN-EN IEC 62561-6.

Właściwości LSC-01:

testowany prądem 100 kA 10/350 µs
wartość progowa rejestrowanego prądu udarowego 1 kA 8/20 µs
rejestracja liczby i czasu wyładowań
łatwy montaż
zasilanie bateryjne
małe wymiary

Zastosowanie:

wieże radiokomunikacyjne
obiekty przemysłowe
obiekty energetyczne
budownictwo mieszkalne

Nr katalogowy C2000350

Do pobrania

Karta katalogowa: Licznik udarów piorunowych (PDF, otwiera się w nowej karcie)

Samoprzylepna przekładka bimetaliczna

Samoprzylepna przekładka bimetaliczna służy do bezpiecznego łączenia metali o różnym potencjale elektrochemicznym.

Jest to taśma miedziana z klejem przewodzącym z jednej strony i ochronną powłoką cynową. Przekładkę po oderwaniu podkładu ochronnego należy przykleić do oczyszczonej powierzchni bednarki wykonanej ze stali pomiedziowanej lub miedzianego płaskownika. Tak oklejoną bednarkę można łączyć bezpiecznie z elementami stalowymi cynkowanymi lub aluminiowymi.

Przekładka likwiduje niebezpieczną różnicę potencjałów pomiędzy metalami i zapobiega powstawaniu korozji elektrochemicznej. W przypadku wykonania otworu w bednarce pomiedziowanej lub miedzianej i użyciu śrub ocynkowanych przekładkę należy nakleić z obu stron łączonego przewodu. Ma to na celu zapobieżenie korozji elektrochemicznej pomiędzy łbem śruby a miedzianą powierzchnią. Czynność taka nie jest konieczna jeżeli wykorzystujemy śruby ze stali nierdzewnej.

Wymiary:

4 x 5 cm, nr kat. C1140330(5CM)

4 x 500 cm, nr kat. C1140330(500CM)

Do pobrania

Karta katalogowa: Samoprzylepna przekładka (PDF, otwiera się w nowej karcie)

Producent zastrzega sobie prawo do zmian konstrukcji produktu bez wcześniejszego powiadomienia.
