Pręty uziomowe pomiedziowane pogrąża się w grunt młotem udarowym, pręt po pręcie, aż uziom osiągnie wymaganą rezystancję uziemienia albo wymaganą długość. Ten przewodnik pokazuje kolejne czynności na prostych rysunkach. Powstał na podstawie instrukcji pogrążania CBM; ich oryginały w formacie PDF można pobrać na końcu strony.
Dwa rodzaje prętów
Pręty uziomowe pomiedziowane CBM mają dwie konstrukcje. Różnią się sposobem łączenia kolejnych prętów, a więc także osprzętem potrzebnym do pogrążania.
- Uziom gwintowany łączy się mosiężnymi złączkami. Jest przeznaczony do pogrążania na głębokość nawet 30 m w jednym punkcie, co ma zastosowanie, gdy miejsca na układ uziemiający jest mało.
- Uziom kuty łączy się bez złączki, w układzie bolec-wpust: zwężony koniec kolejnego pręta wchodzi w otwór poprzedniego. Tuleja ze stali nierdzewnej wzmacnia połączenie i zabezpiecza je przed korozją. Uziomy kute są przeznaczone do pogrążania na głębokość około 9 m.
Więcej o obu konstrukcjach w artykule Konstrukcja i cechy systemu uziemień pomiedziowanych.
Co przygotować
Do obu rodzajów potrzebny jest młot udarowy z mocowaniem SDS Max i bijak przeznaczony do danego rodzaju pręta. Reszta osprzętu zależy od konstrukcji:
- uziom gwintowany: grot stalowy, złączka mosiężna, stalowa głowica, środek smarujący do złączek i klucz imbusowy do dokręcenia głowicy;
- uziom kuty: stabilizator trzpienia i trzpień do wbijania. Grotem jest tu zwężony koniec samego pręta (bolec).
Pręty i osprzęt do nich są w katalogu w grupie Uziomy pionowe, a środek smarujący w grupie Asortyment uzupełniający.
Krok po kroku
Wybierz rodzaj pręta i przechodź przez kolejne kroki przyciskami „Dalej” i „Wstecz” albo numerami kroków. Przycisk pod numerami odtwarza wszystkie kroki po kolei.
Krok 1 z 9
Grot na pierwszy pręt
Nakręć stalowy grot na pierwszy pręt i ustaw pręt grotem w miejscu, w którym ma zostać pogrążony.
Na podstawie: Instrukcja pogrążania uziomów stalowych pomiedziowanych gwintowanych, wersja 2024.01. Rysunki są schematyczne, bez zachowania skali.
Wszystkie kroki w formie listy
Uziom gwintowany
- Grot na pierwszy pręt. Nakręć stalowy grot na pierwszy pręt i ustaw pręt grotem w miejscu, w którym ma zostać pogrążony.
- Złączka i pasta. Na górny koniec pręta nakręć mosiężną złączkę i wlej do niej kilka kropel pasty smarującej.
- Głowica i klucz. Wkręć w złączkę stalową głowicę i dokręć ją kluczem imbusowym.
- Bijak w młocie. Zamocuj bijak w młocie udarowym z mocowaniem SDS Max.
- Bijak w głowicy. Włóż bijak zamocowany w młocie do otworu stalowej głowicy.
- Włącz młot. Włącz młot udarowy i pogrążaj pręt w grunt.
- Kilka centymetrów nad gruntem. Pogrążaj pręt, aż jego koniec będzie wystawał kilka centymetrów nad powierzchnię gruntu. Tyle wystarczy, żeby zmierzyć rezystancję i połączyć pręt z następnym.
- Następny pręt. Wykręć stalową głowicę ze złączki i wkręć w złączkę kolejny pręt.
- Powtarzaj aż do celu. Powtarzaj kroki od 2 do 8, aż uziom osiągnie wymaganą wartość rezystancji uziemienia albo wymaganą długość.
Źródło: Instrukcja pogrążania uziomów stalowych pomiedziowanych gwintowanych, wersja 2024.01.
Uziom kuty
- Pierwszy pręt. Nie zdejmuj tulei uszczelniająco-wzmacniającej z pierwszego pręta: jest przymocowana oringiem do bolca, czyli zwężonego końca pręta. Tuleja ze stali nierdzewnej osłania połączenie prętów: wzmacnia je i chroni przed korozją. Górny koniec pręta ma otwór (wpust), w który wchodzi bolec kolejnego pręta. Bolec działa jak grot: ustaw nim pręt w miejscu, w którym ma zostać pogrążony.
- Stabilizator i trzpień. Na górny koniec pręta, zakończony wpustem, nałóż stabilizator trzpienia. W otwór stabilizatora włóż trzpień do wbijania.
- Bijak w młocie. Zamocuj bijak w młocie udarowym z mocowaniem SDS Max.
- Bijak na trzpieniu. Nałóż bijak zamocowany w młocie na trzpień włożony do wpustu pręta i stabilizatora.
- Włącz młot. Włącz młot udarowy i pogrążaj pręt w grunt.
- Następny pręt. Gdy pierwszy pręt jest pogrążony, przedłuż uziom: umieść bolec kolejnego pręta w otworze pręta już pogrążonego. Bolec ma molet, dzięki któremu łatwo wchodzi do otworu i działa jak zastrzał: nie pozwala wyjąć pręta z otworu. Tuleja na bolcu kolejnego pręta zakrywa połączenie, wzmacnia je i chroni przed korozją.
- Powtarzaj aż do celu. Powtarzaj kroki od 2 do 6, aż uziom osiągnie wymaganą wartość rezystancji uziemienia albo wymaganą długość.
Źródło: Instrukcja pogrążania uziomów stalowych pomiedziowanych kutych, wersja 2026.06.
Kiedy zakończyć
Kolejne pręty dokłada się i pogrąża tak długo, aż uziom osiągnie wymaganą wartość rezystancji uziemienia albo wymaganą długość. Uziom gwintowany pogrąża się za każdym razem tak, by koniec pręta wystawał kilka centymetrów nad grunt: wtedy można zmierzyć rezystancję i wkręcić w złączkę następny pręt.
Niską rezystancję całego systemu można też uzyskać, pogrążając pręty w wielu miejscach i łącząc je bednarką pomiedziowaną. Odległość między prętami powinna być wtedy równa długości pogrążonych prętów, ale nie większa niż 4 m. Rezystancję pojedynczego pręta i kilku prętów w linii lub w kwadracie policzy kalkulator uziemienia.

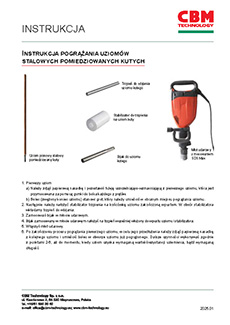

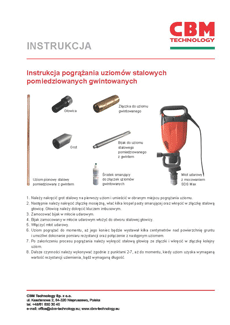

Instrukcje do pobrania
Oryginalne instrukcje CBM w formacie PDF, te same, które są w dziale „Pliki do pobrania”:
